电子发烧友网 > RF/无线 > 正文

飞机上有哪些天线通信技术

2018-12-16 08:48 ? 次阅读
三是在殡葬管理方面,管理对象更加明确,从《殡葬管理条例》侧重对设施的管理转变为对殡葬服务机构的管理;规范内容更加聚焦,着重针对公办机构与社会资本合作出现的新情况新问题,提出建立奖励补贴、违约赔偿和退出机制;监管事项更有针对性,围绕一些地方墓位价格高、丧葬用品和中介服务市场混乱等问题,提出解决措施和办法。

不管是军用飞机,还是民用飞机,都会有好几套通信设备。有的是和卫星联系,有的是和地面联系。不管是怎样的联系,都需要天线。就连一个小小的四旋翼无人机,也要通过GPS天线去定位。

飞机上有哪些天线通信技术

高频(HF)

高频(HF)通信系统提供远距离的声音通信。它为飞机与飞机之间或地面站与飞机之间提供通信。

HF 系统工作于2MHz-29.999MHz频率之间。这个系统利用地球表面和电离层使通信信号来回反射而传播。反射的距离随时间,射频和飞机的高度的不同而有所改变。

控制面板向收发机发送所选频率的信息和控制信号。音频控制板向REU发送这些信号:

- HF 无线电选择信号

- 接收音量控制

- 按压通话(PTT)

发射期间,话筒音频和PTT 信号经REU进入HF收发机。收发机用话筒音频调制由收发机产生的RF 载波信号。收发机将调制的RF 信号经天线耦合器送到天线发射给其它飞机或地面站。

也是在发射期间,飞行数据采集组件从收发机接收PTT 信号。DFDAU用PTT作为键控信号记录发射事件。

接收期间,天线接收调制的 RF 信号并经天线耦合器送给收发机。收发机从RF 载波中解调或分离出音频。接受到的音频从HF收发机经REU送到飞行内话扬声器和耳机。

选择呼叫译码器从HF 收发机接收音频。SELCAL 译码器监视来自地面站的SELCAL 呼叫音频。

HF 收发机接收空/地离散信号。HF 收发机用这个离散信号为内部故障存储器计算飞行段。

HF 天线在垂直安定面的前缘。

天线耦合器在垂直安定面里面。

警告:当HF 系统发射时,要确保人员离垂直安定面至少六英尺(2米)。从HF 天线发射RF 能量对人有害。

飞机上有哪些天线通信技术

VHF通信系统

VHF 通信系统为机组提供声音与数据的视距通信。VHF 通信系统可用于飞机与飞机之间,飞机与地面站之间的通信。

VHF 通信无线电调谐频度范围为118.00 至136.975MHz。VHF无线电用于发射机接收话音通信。

VHF通信系统工作频率为118.00MHz至136.975MHz,8.33KHz的间隔只在这些频段内适用:

- 118.000-121.400

- 121.600-123.050

- 123.150-136.475

飞机上有哪些天线通信技术

仪表着陆系统(ILS)

技术专区

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播
收藏 人收藏
分享:

评论

相关推荐

为降低生产成本 苹果2019年预计只保留LCP天...

知名分析师郭明池近日表示,苹果在2019年新款iPhone中将使用与现在不同的天线技术,苹果的这个举...

发表于 2018-12-16 17:40 ? 58次阅读
为降低生产成本 苹果2019年预计只保留LCP天...

2019款新iPhone将从LCP天线过渡到改良...

自iPhone X引入刘海屏,屏占比增加的同时也对手机天线的布局提出考验。对于如何在有限的净空区内保...

发表于 2018-12-16 08:58 ? 161次阅读
2019款新iPhone将从LCP天线过渡到改良...

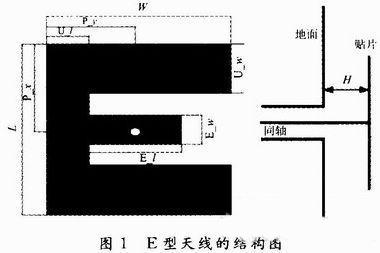

宽频带高增益的E型微带天线的设计方案

从图2可知,随着E_l的增大,高频谐振频率点变小,在E_l=14.5 mm时候高频谐振点获得较好的匹...

发表于 2018-12-16 08:27 ? 62次阅读
宽频带高增益的E型微带天线的设计方案

汽车4.5V调谐器天线功率PMP10565含设计文件

发表于 2018-12-16 16:46 ? 107次阅读
汽车4.5V调谐器天线功率PMP10565含设计文件

天线环境差,整机的无线性能会好吗?

发表于 2018-12-16 11:03 ? 80次阅读
天线环境差,整机的无线性能会好吗?

RF除了玻璃窗清洁机器人外 还在开发大型玻璃建筑...

RF有限公司是一家成立于2014年的玻璃窗清洁机器人公司,是世界上第一家开发并生产玻璃窗清洁机器人“...

发表于 2018-12-16 16:06 ? 86次阅读
RF除了玻璃窗清洁机器人外 还在开发大型玻璃建筑...

PNA N5221A不平衡的源错误消息

发表于 2018-12-16 10:01 ? 25次阅读
PNA N5221A不平衡的源错误消息

关于天线分类设计选型探讨

发表于 2018-12-16 21:18 ? 71次阅读
关于天线分类设计选型探讨

AFE7070 集成 NCO、双通道 14 位 ...

AFE7070是一款双路14位65MSPS数模转换器(DAC),此转换器具有集成的,可编程四阶基带滤波器和模拟正交调制器.AFE7070包括用于频率生成/转换的数控振荡器和用于提供LO和边带抑制功能的正交调制器校正电路等附加数字信号处理特性.AFE7070有一个交叉的14位1.8 V至3.3V CMOS输入。一个可选LVDS输出可被用于将正交调制器输出转换为一个高达800MHz的时钟信号。使用LVDS输出时,总功耗小于350mW;使用模拟RF输出时,总功耗小于334mW。 AFE7070采用7mm x 7mm 48引脚QFN封装.AFE7070可在整个工业温度范围( -40°C至85°C)内工作。 特性 最大采样率:65MSPS 低功耗: 325mW低压差分信号(LVDS )输出模式 334mW模拟输出模式 交叉CMOS输入,1.8-3.3V IOVDD 针对独立数据和数模转换器(DAC)时钟的输入FIFO 用于寄存器编程的3或4个引脚SPI接口 复杂数控振荡器(NCO)(DDS):32位频率,16位相位 正交调制器校正:针对边带和本地振荡(LO)抑制的增益,相位,偏移 支持可编程带宽的模拟基带滤波器件:20MHz最大射频(RF)带宽 RF输出:模拟(线性)或LVDS(...

发表于 2018-12-16 19:33 ? 2次阅读
AFE7070 集成 NCO、双通道 14 位 ...

CC1125 超高性能窄带射频收发器

CC1125是一款全集成单芯片射频收发器,此器件设计用于在成本有效无线系统中实现极低功耗和低压运行的高性能。所有滤波器都已集成,因此无需昂贵的外部表面声波(SAW)和中频(IF)滤波器。该器件主要用于ISM(工业,科学和医疗)以及处于164-192MHz,274-320MHz ,410-480MHz和820-960MHz的SRD(短程设备)频带。 CC1125器件提供广泛硬件支持,以实现数据包处理,数据缓冲,突发传输,空闲信道评估,链路质量指示和无线电唤醒.CC1125器件的主要运行参数可由SPI接口控制。在典型系统中,CC1125器件将与微控制器和极少的外部无源组件配合使用。 特性 高性能,单芯片收发器 邻信道选择性:6.25kHz偏移时为 67dB < /li> 阻断性能:10MHz时为104dB 出色的接收器灵敏度: 300bps时为-129dBm 1.2kbps时为 - 123dBm 50kbps时为-110dBm 极低相位噪声:10kHz偏移时为 -115dBc /Hz < /ul> 适合于面向ETSI 类别1的系统 独立的128字节RX和TX先进先出(FIFO) 支持与CC1190器件无缝集成以实现范围扩展,从而使灵敏度提升3dB并且实现高达+ 27dBm的输出功率 高频谱效率(12.5kHz信道中为9.6kbps,符合...

发表于 2018-12-16 19:33 ? 2次阅读
CC1125 超高性能窄带射频收发器

ADS58H43 四路 250MSPS 接收器和...

ADS58H43是一款高线性,四通道,14位,250MSPS模数转换器(ADC)。四个ADC通道被分成两块,每个块有两个ADC。每个块可被独立配置成为三个不同的运行模式。一个运行模式包括SNRBoost 3G + 信号处理技术的实现来在只使用11位分辨率的情况下在高达 90MHz带宽内提供高信噪比(SNR)。针对低功耗和高无杂散动态范围(SFDR)而设计,此ADC具有低噪声性能以及在宽输入频率范围内出色的SFDR 。 特性 四通道 三个不同的运行模式: 11位:250MSPS 11位SNRBoost 3G + :250MSPS 14位:250MSPS(突发模式) 最大采样数据速率:250MSPS 功率耗散: 11位模式:每通道365mW SNRBoost 3G + 带宽:2x 45MHz或者90MHz 170MHz IF上的频谱性能(典型值): 信噪比(SNR):在SNRBoost 3G + 的90MHz波段下为70.5dBFS 无杂散动态范围(SFDR):85dBc DDR低压差分信号(LVDS)数字输出接口< /li> 144热层球状引脚栅格阵列封装(BGA)(10mm x 10mm) 参数 与其它产品相比?宽带接收器 ? # Input Channels Resolution (Bits) S...

发表于 2018-12-16 19:31 ? 2次阅读
ADS58H43 四路 250MSPS 接收器和...

ADS58H40 四路 250MSPS 接收器和...

ADS58H40是一款高线性,四通道,14位,250MSPS模数转换器(ADC)。四个ADC通道被分成两块,每个块有两个ADC。每个块可被独立配置成为三个不同的运行模式。一个运行模式包括SNRBoost 3G + 信号处理技术的实现来在只使用11位分辨率的情况下在高达 90MHz带宽内提供高信噪比(SNR)。针对低功耗和高无杂散动态范围(SFDR)而设计,此ADC具有低噪声性能以及在宽输入频率范围内出色的SFDR 。 特性 四通道 三个不同的运行模式: 11位:250MSPS 11位SNRBoost 3G + :250MSPS 14位:250MSPS(突发模式) 最大采样数据速率:250MSPS 功率耗散: 11位模式:每通道365mW SNRBoost 3G + 带宽:2x 45MHz或者90MHz 170MHz IF上的频谱性能(典型值): 信噪比(SNR):在SNRBoost 3G + 的90MHz波段下为70.5dBFS 无杂散动态范围(SFDR):85dBc DDR低压差分信号(LVDS)数字输出接口< /li> 144热层球状引脚栅格阵列封装(BGA)(10mm x 10mm) 应用范围 多载波GSM蜂窝基础设施基站 多载波多模式蜂窝基础设施基站 针对无线基础设施有源天...

发表于 2018-12-16 19:31 ? 2次阅读
ADS58H40 四路 250MSPS 接收器和...

AFE7071 具有集成 IQ 调制器的双路 1...

AFE7071是一款双路14位65MSPS数模转换器(DAC),此转换器具有集成的,可编程四阶基带滤波器和模拟正交调制器.AFE7071包含附加的数字信号处理功能,例如正交调制器校正电路,从而提供本机振荡器(LO)和边带抑制能力.AFE7071有一个交叉的14位1.8V至3.3V CMOS输入.AFE7071提供RF输出频率范围介于100MHz至2.7GHz之间的20MHz RF信号带宽。 AFE7071采用7mm x 7mm 48引脚QFN封装.AFEE7071可在整个工业温度范围( - 40°C至85°C)内工作。 特性 最大采样率:65MSPS 低功率:334mW 交叉CMOS输入,1.8- 3.3V IOVDD 针对独立数据和数模转换器(DAC)时钟的输入FIFO 用于寄存器编程的3或4个引脚SPI接口 < li>正交调制器校正:针对边带和本地振荡(LO)抑制的增益,相位,偏移 支持可编程带宽的模拟基带滤波器:20MHz最大射频(RF)带宽< /li> RF频率范围:100MHz至2.7GHz 封装:48引脚四方扁平无引线(QFN)封装(7mm x 7mm) 参数 与其它产品相比?宽带发送器 ? Resolution (Bits) Interface Pin/Package Sample / Update Rate (MSP...

发表于 2018-12-16 19:30 ? 2次阅读
AFE7071 具有集成 IQ 调制器的双路 1...

解析RF检波器原理及应用

检波又称振幅解调,它的作用是从已调制的高频振荡中恢复出原来的调制信号。从频谱上看,检波就是将幅度调制...

发表于 2018-12-16 15:43 ? 148次阅读
解析RF检波器原理及应用

采用AVR RISC微控制器的RF无线数据发射器...

微控制器是将微型计算机的主要部分集成在一个芯片上的单芯片微型计算机。微控制器诞生于20世纪70年代中...

发表于 2018-12-16 08:35 ? 142次阅读
采用AVR RISC微控制器的RF无线数据发射器...

手机天线材料LCP有什么神奇之处

LCP被苹果公司看中,并率先应用在iPhone8及iPhoneX上的天线材料是何许物也,又有什么“神...

发表于 2018-12-16 11:06 ? 717次阅读
手机天线材料LCP有什么神奇之处

手机里的天线去哪里了?

今天跟大家聊一个“小东东”,那就是天线。手机必须要有天线。

发表于 2018-12-16 14:18 ? 575次阅读
手机里的天线去哪里了?

SiC和GaN系统设计工程师不再迷茫

在现实世界中,没有理想的开关特性。但基于新材料、拥有超低开关损耗的多种宽禁带器件正在出现,既能实现低...

发表于 2018-12-16 11:21 ? 1125次阅读
SiC和GaN系统设计工程师不再迷茫

Ethertronics 1002289天线能够...

Rutronik24分销平台提供的Ethertronics 1002289天线能够用于多种无线技术。...

发表于 2018-12-16 17:19 ? 75次阅读
Ethertronics 1002289天线能够...

343A VHF噪声源操作和维修手册

发表于 2018-12-16 16:34 ? 21次阅读
343A VHF噪声源操作和维修手册

5G组网技术刺激小基站千亿新增市场

5G宏基站数的翻倍增长及技术演进带来基站天线成倍增长空间。

发表于 2018-12-16 14:13 ? 875次阅读
5G组网技术刺激小基站千亿新增市场

关于4G模块的功耗问题

发表于 2018-12-16 10:14 ? 195次阅读
关于4G模块的功耗问题

是否需要认证才能将天线与Intel wifi模块一起使用?

发表于 2018-12-16 14:59 ? 88次阅读
是否需要认证才能将天线与Intel wifi模块一起使用?

物联网产品天线测试客户案例

Plume的天线工程师Miro Samardzija负责设计、开发和测试集成到Wi-Fi产品中的系统...

发表于 2018-12-16 11:35 ? 1908次阅读
物联网产品天线测试客户案例

适用于汽车天线应用的NSVJ3910SB3器件

发表于 2018-12-16 09:05 ? 64次阅读
适用于汽车天线应用的NSVJ3910SB3器件

高通发布首个5G天线模组QTM052毫米波天线模...

今年7月,高通发布首个5G天线模组QTM052毫米波天线模组和QPM 56xx 6Hz以下射频模组,...

发表于 2018-12-16 17:21 ? 172次阅读
高通发布首个5G天线模组QTM052毫米波天线模...

将地面层和参考端口添加到相同的布局时结果会降低

发表于 2018-12-16 16:34 ? 48次阅读
将地面层和参考端口添加到相同的布局时结果会降低

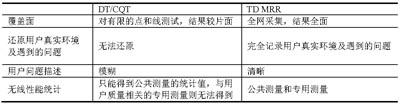

通过TD MRR工具对TD网络进行分析、优化

自TD网络建设以来,2009年5月份TD/GSM切换成功率相比于2008年8月提高了30%,现在基本...

发表于 2018-12-16 08:12 ? 473次阅读
通过TD MRR工具对TD网络进行分析、优化

嵌入分体式读写模块JMY6122

发表于 2018-12-16 16:27 ? 132次阅读
嵌入分体式读写模块JMY6122

5G R15规范走向完善 端到端传输效能问题如何...

5G组网方式分为独立(SA)与NSA两种,其中,NSA主要是透过LTE发送控制讯号,而SA则是透过5...

发表于 2018-12-16 10:47 ? 1283次阅读
5G R15规范走向完善 端到端传输效能问题如何...

一文读懂NFC传感器系统架构和应用

结合NFC和蜂巢通讯来充分利用银印刷型传感器系统的应用,可以在前所未有的程度上提供一种可资利用而又受...

发表于 2018-12-16 10:37 ? 972次阅读
一文读懂NFC传感器系统架构和应用

NI MIMO应用框架增加多天线用户设备支持,实...

无线研究人员可以将MIMO应用程序框架与NI软件无线电硬件结合使用,对各种MIMO研究课题(包括多用...

发表于 2018-12-16 09:25 ? 233次阅读
NI MIMO应用框架增加多天线用户设备支持,实...

5G网络部署加速推进,信维通信产品订单持续增加

随着5G应用的逐步推广,后续项目案子及产品订单会持续增加。

发表于 2018-12-16 15:04 ? 653次阅读
5G网络部署加速推进,信维通信产品订单持续增加

芯禾科技加入格芯RFwaveTM合作伙伴项目,加...

我们很高兴加入格芯RFwave合作伙伴项目。通过合作能使我们的共同客户通过采用晶圆厂严格认证的EDA...

发表于 2018-12-16 10:53 ? 687次阅读
芯禾科技加入格芯RFwaveTM合作伙伴项目,加...

5G大规模天线系统结构组成及如何更好的服务系统需...

人类社会对信息数据传输的巨大需求推动着通信技术的不断向前发展,每一次移动通信的升级,对应了下行速率约...

发表于 2018-12-16 10:11 ? 404次阅读
5G大规模天线系统结构组成及如何更好的服务系统需...

OTA近场法测量详解

天线测量领域最早出现的测量场地是室外远场,由于室外场地没有屏蔽效果,容易受到外界电磁信号的干扰,而且...

发表于 2018-12-16 09:45 ? 113次阅读
OTA近场法测量详解

RF功率MOSFET的性能和结构特征及其应用

RF 功率 MOSFET的最大应用是无线通讯中的RF功率放大器。直到上世纪90年代中期,RF功率MO...

发表于 2018-12-16 08:33 ? 362次阅读
RF功率MOSFET的性能和结构特征及其应用

Molex 全新天线解决方案网站登场

全球领先的电子解决方案制造商 Molex 今天发布全新天线解决方案网站,其目的是向客户及潜在用户提供...

发表于 2018-12-16 11:52 ? 1082次阅读
Molex 全新天线解决方案网站登场

SC2200和SC1894有什么区别

了解SC2200和SC1894 RF功率放大器线性化电路(RFPAL)器件的主要差异。器件可理想用于...

发表于 2018-12-16 05:25 ? 447次阅读
SC2200和SC1894有什么区别

盛路通信董事长分享5G天线技术发展的心得

5G商用的渐行渐近,物联网的规模部署,让我们迎来了万物互联的新时代。美好愿景给产业带来无限憧憬的同时...

发表于 2018-12-16 09:21 ? 1552次阅读
盛路通信董事长分享5G天线技术发展的心得

多尼卡机载Wi-Fi顺利完成Ku卫星天线集成测试

航空娱乐系统国产领军企业多尼卡多年来一直致力于IFE-C领域的开拓与创新,并先后进行过多次Ku卫星天...

发表于 2018-12-16 11:54 ? 605次阅读
多尼卡机载Wi-Fi顺利完成Ku卫星天线集成测试

ELF天线设计及应用

为了解决超长波通信系统传输速率低和弱信号接收困难这些固有的难点,主要从两个方面入手:(1)精心设计和...

发表于 2018-12-16 10:01 ? 609次阅读
ELF天线设计及应用

Ampleon推出大功率坚固型BLF189XRA...

埃赋隆半导体(Ampleon)今天宣布推出大功率坚固型BLF189XRA RF功率晶体管,用于88...

发表于 2018-12-16 16:41 ? 135次阅读
Ampleon推出大功率坚固型BLF189XRA...

RF技术:利用THA从扩展带宽以突破X波段频率

在系统中使用THA时,应确保采样点的位置在THA和ADC之间进行了优化。使用本文所述的延迟映射程序将...

发表于 2018-12-16 08:19 ? 827次阅读
RF技术:利用THA从扩展带宽以突破X波段频率

纳米天线:能让光子成群移动,首次实现了可见光波段...

美国波士顿大学科学家首次开发出能在可见光波段内操作的纳米无线光学通讯系统,更短波长的可见光将大大缩小...

发表于 2018-12-16 16:37 ? 451次阅读
纳米天线:能让光子成群移动,首次实现了可见光波段...

功能完善的蓝牙射频测试仪

罗德与施瓦茨的BLE信令测试解决方案使得通过蓝牙OTA连接或者通过线缆连接到天线的方式去判定蓝牙低功...

发表于 2018-12-16 14:36 ? 561次阅读
功能完善的蓝牙射频测试仪

收音机天线制作教程

今天我心血来潮又做了一个收音机的天线,接着给大家来个详细的制作教程。体积缩小了好几倍,接收头的放置位...

发表于 2018-12-16 17:24 ? 1905次阅读
收音机天线制作教程

浅谈射频放大器下的RF原理及其结构

在描述一个放大器时,基本的参数有增益和最大输出电平(功率)。为对增益有较为准确的描述,引人线性特性的...

发表于 2018-12-16 11:28 ? 506次阅读
浅谈射频放大器下的RF原理及其结构

天线的类别及设计要点介绍

天线的高度H可调节天线的带宽范围和效率,一般H越大,带宽越宽,效率越高,但H的增加不但使重量增加而且...

发表于 2018-12-16 11:33 ? 464次阅读
天线的类别及设计要点介绍

天线的重要指标及在不同环境下的天线设计与美化方案...

天线增益是用来衡量天线朝一个特定方向收发信号的能力,它是选择基站天线最重要的参数之一。增益的提高主要...

发表于 2018-12-16 09:29 ? 367次阅读
天线的重要指标及在不同环境下的天线设计与美化方案...

童年的纸飞机,现在变成遥控的了

童年的纸飞机,现在变成智能遥控的了

发表于 2018-12-16 14:22 ? 603次阅读
童年的纸飞机,现在变成遥控的了

5G RF前端朝模组/IC发展 毫米波传输耗损已...

以往RF前端多采用离散式元件(Discrete Components),透过印刷电路板(PCB)上的...

发表于 2018-12-16 09:27 ? 871次阅读
5G RF前端朝模组/IC发展 毫米波传输耗损已...

浅析ADI RadioVerse生态布局从三大应...

在不久前的ADI RadioVerse新品发布会上,ADI RadioVerse市场经理翁洁介绍了A...

发表于 2018-12-16 09:23 ? 430次阅读
浅析ADI RadioVerse生态布局从三大应...

RF印刷电路板的设计布局及建议

本应用提供关于射频(RF)印刷电路板(PCB)设计和布局的指导及建议,包括关于混合信号应用的一些讨论...

发表于 2018-12-16 08:29 ? 717次阅读
RF印刷电路板的设计布局及建议

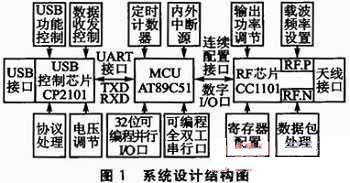

基于USB接口的数字无线RF发送与接收

基于USB接口的嵌入式无线传输系统设计在涉及通信接口时,为了解决PC机串口和并口严重不足的问 题以及...

发表于 2018-12-16 09:42 ? 905次阅读
基于USB接口的数字无线RF发送与接收

天线环境如何影响整机性能?

对很多无线终端产品而言,整机无线性能的调优,最大的难点并非在于天线单体的设计,而在于产品ID、结构堆...

发表于 2018-12-16 16:43 ? 620次阅读
天线环境如何影响整机性能?

采用GNSS天线模块设计卫星定位系统

为了提供更具吸引力的特性,现在已有越来越多的终端产品整合了全球定位功能。除了人们所熟悉的导航系统,车...

发表于 2018-12-16 08:30 ? 1194次阅读
采用GNSS天线模块设计卫星定位系统

探讨机载雷达的发展史

1935年,英国科学家罗伯特.沃森.瓦特爵士(发明蒸汽机的那位瓦特先生的后代),显然继承了其祖先的优...

发表于 2018-12-16 18:02 ? 969次阅读
探讨机载雷达的发展史

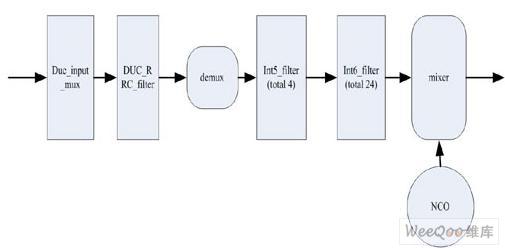

用DSP-BUILDER实现多天线多载波的数字上...

数字上变频/下变频(DUC/DDC)是数字中频设计的重要组成部分,其功能是将基带信号经过内插滤波后变...

发表于 2018-12-16 04:57 ? 345次阅读
用DSP-BUILDER实现多天线多载波的数字上...

超宽带无线通信技术的特点与发展方向

近年来,超宽带(UWB)无线通信成为短距离、高速无线网络最热门的物理层技术之一。UWB(Ultra-...

发表于 2018-12-16 09:20 ? 955次阅读
超宽带无线通信技术的特点与发展方向

仓储物流通道天线如何设计

通道天线常用于会议签到、无障碍人员识别、家校通、人员通行轨迹管理、VIP会员管理、防止无关人员出入等...

发表于 2018-12-16 08:30 ? 800次阅读
仓储物流通道天线如何设计

TD-SCDMA中的射频指标、先进性与现状介绍

TD-SCDMA标准成为第一个由中国提出的,以我国知识产权为主的、被国际上广泛接受和认可的无线通信国...

发表于 2018-12-16 08:24 ? 797次阅读
TD-SCDMA中的射频指标、先进性与现状介绍

IPEX接口外接天线和PCB板载天线对比

说到蓝牙模块,有一个东西不得不提,那就是天线。那天线是什么呢?天线是一种用来发射或者接收电磁波的元器...

发表于 2018-12-16 09:51 ? 967次阅读
IPEX接口外接天线和PCB板载天线对比

智能天线的测试项目及测试方法

1、引言 智能天线技术的研究起始于20世纪60年代,最初的研究对象是雷达天线阵,主要目的是提高雷达的...

发表于 2018-12-16 09:48 ? 295次阅读
智能天线的测试项目及测试方法

LTE LNA是怎样改善分集天线支路的接收性能

而要想保证手机终端的主分集不平衡度控制在3dB左右,通常必须通过使用外部LNA的途径来解决该问题。为...

发表于 2018-12-16 08:10 ? 1791次阅读
LTE LNA是怎样改善分集天线支路的接收性能

为什么玻璃钢天线不适合室内使用?适合什么环境使用...

在对讲机无线电系统搭建中,全向玻璃钢天线作为中继台天线使用,玻璃钢天线的增益或者长度越高越好吗?具体...

发表于 2018-12-16 10:13 ? 1212次阅读
为什么玻璃钢天线不适合室内使用?适合什么环境使用...

揭开天线的面纱,剥开天线的外衣

在史前时代,每个城市的最高建筑必然是电视塔,电视也都是通过天线来接收从电视塔发来的信号的,其顶上的两...

发表于 2018-12-16 16:32 ? 1062次阅读
揭开天线的面纱,剥开天线的外衣

导航系统的电磁干扰途径和抗干扰的方法介绍

卫星导航系统的干扰平台包括地基、空基和天基干扰平台。地基干扰平台的特点是目标寻找较容易、成本低、对卫...

发表于 2018-12-16 09:34 ? 1637次阅读
导航系统的电磁干扰途径和抗干扰的方法介绍

看Qorvo如何“料理”射频上的汽车?

当今的智能手机拥有强大的计算能力,甚至超过了 NASA 1969年将两名宇航员送上月球时拥有的全部计...

发表于 2018-12-16 17:40 ? 1539次阅读
看Qorvo如何“料理”射频上的汽车?

各种天线的设计及设计要点

上面图4从左下方RF馈点这个箭头看过去,就是一个倒F。同样是倒F结构,但手机中的天线采用的是平面结构...

发表于 2018-12-16 14:44 ? 1730次阅读
各种天线的设计及设计要点

怎么样选择合适功放缓解LTE设备电量消耗?

平均功率跟踪技术(APT)是一种用来提高RF前端低输出功率和中等输出功率时效率的技术。依托于基带精确...

发表于 2018-12-16 09:18 ? 828次阅读
怎么样选择合适功放缓解LTE设备电量消耗?

欧姆龙UHF带RFID系统V780系列,RF标签...

我们大家手机上熟知的NFC(near field communication:近场通信),其实和高频...

发表于 2018-12-16 08:58 ? 149次阅读
欧姆龙UHF带RFID系统V780系列,RF标签...

RF-SOI技术在5G与毫米波段中的应用发展

5G不仅仅是4G的增量改进,它是移动通信技术的下一个重大演变,其系统性能将提升几个数量级以上。根据I...

发表于 2018-12-16 11:23 ? 2090次阅读
RF-SOI技术在5G与毫米波段中的应用发展

军用连接器应用及市场的未来发展趋势

军用连接器是构成完整的武器装备系统所必需的基础组件,与商用连接器相比,它是一类特殊、敏感的连接器,具...

发表于 2018-12-16 08:53 ? 1128次阅读
军用连接器应用及市场的未来发展趋势

有趣的天线发明史

天线的另一个名称叫 Aerials,本文试着以「以古鉴今」的方式来了解天线,最主要的是希望从中可以看...

发表于 2018-12-16 18:18 ? 1084次阅读
有趣的天线发明史

RF-HDT-AJLE Tag-it? HF-I...

Tag-it HF-I标准应答器IC是TI 13.56 MHz产品系列的一部分,该产品系列基于ISO /IEC 15693标准,适用于非接触式集成用于物品管理的电路卡(邻近卡)和ISO /IEC 18000-3标准。 Tag-it HF-I标准应答器IC构建了各种可用嵌体形状的基础,这些形状在需要快速准确识别物品的市场中用作消耗品智能标签。 用户数据被写入和读取使用非易失性EEPROM硅技术的存储器模块。每个块都可由用户单独编程,并且可以锁定以防止数据被修改。一旦数据被“锁定”,则无法更改。 举一些例子,有关交货检查点和时间,原产地/目的地,托盘分配,库存号甚至运输路线的信息可以是编码到发送应答器中。 可以使用唯一标识符(UID)识别,读取和写入多个发送应答器,这些发送应答器出现在读取器RF字段中,该标识符在工厂编程和锁定。 特性 低功耗全双工转发器IC 符合ISO /IEC 15693和ISO /IEC 18000-3标准标准 以13.56 MHz载波频率工作 每个IC具有64位工厂编程的唯一地址(UID) 参数 与其它产品相比?其他无线技术 ? Frequency Device Type Standard Transmission Principle Operating Tempe...

发表于 2018-12-16 18:01 ? 65次阅读
RF-HDT-AJLE Tag-it? HF-I...

RF-HDT-DVBE 基于 Tag-it HF...

德州仪器的13.56-MHz封装标准转发器符合ISO /IEC 15693和ISO /IEC 18000-3全球开放标准。该产品提供256位用户可访问存储器,以8个块组织,并具有优化的命令集。 专为恶劣环境而设计,例如洗衣店的服装跟踪,每个发送应答器都有一个64位工厂编程的只读号码,它也可以激光雕刻在发送应答器外壳上。在交付之前,应答器经过完整的功能和参数测试,以提供客户期望从TI获得的高质量。 13.56-MHz封装的标准发送应答器非常适合各种应用,包括但不限于洗衣服装跟踪,过程自动化,产品认证和资产管理。 特性 ISO /IEC 15693-2,-3;符合ISO /IEC 18000-3 13.56-MHz工作频率 8×32位块中的256位用户存储器 每个用户和工厂锁定阻止 应用程序系列标识符(AFI) 快速同时识别(防碰撞) 参数 与其它产品相比?其他无线技术 ? Frequency Device Type Standard Transmission Principle Operating Temperature Range (C) Approx. Price (US$) Rating ? var link = "zh_CN_folder_p_quick_link_description_features_parametrics"; com.TI.Product.handleQuickLinks('pa...

发表于 2018-12-16 17:58 ? 55次阅读
RF-HDT-DVBE 基于 Tag-it HF...

RI-ACC-008B RI-RFM-008B,...

RI-RFM-007B射频功率模块能够驱动各种天线,电感范围为26.0μH至27.9μH,包括TI标准天线RI- ANT-G01E,RI-ANT-G02E,RI-ANT-G04E门天线以及RI-ANT-S01C和RI-ANT-S02C棒状天线。 RI-RFM-007B模块的组合带控制模块非常适合广泛的应用,包括但不限于门禁控制,车辆识别,集装箱跟踪,资产管理和废物管理应用。 特性 常见 可变电源范围 多读取器阵列中的同步控制 高功率输出 标准RFM 电容调谐至共振 支持最长10米的天线电缆长度(取决于天线设计) 远程天线RFM 支持长达120米的天线电缆长度 电容和电感调谐到谐振< /li> 参数 与其它产品相比?其他无线技术 ? Frequency Device Type Standard Transmission Principle Operating Temperature Range (C) Approx. Price (US$) Rating ? var link = "zh_CN_folder_p_quick_link_description_features_parametrics"; com.TI.Product.handleQuickLinks('parametric','参数变化','#parametrics',link); RI-ACC-008B 134.2 kHz ? ? Reader ? ? N/A ? ? ...

发表于 2018-12-16 17:58 ? 69次阅读
RI-ACC-008B RI-RFM-008B,...

RI-RFM-007B RI-RFM-007B,...

RI-RFM-007B射频功率模块能够驱动各种天线,电感范围为26.0μH至27.9μH,包括TI标准天线RI- ANT-G01E,RI-ANT-G02E,RI-ANT-G04E门天线以及RI-ANT-S01C和RI-ANT-S02C棒状天线。 RI-RFM-007B模块的组合带控制模块非常适合广泛的应用,包括但不限于门禁控制,车辆识别,集装箱跟踪,资产管理和废物管理应用。 特性 常见 可变电源范围 多读取器阵列中的同步控制 高功率输出 标准RFM 电容调谐至共振 支持最长10米的天线电缆长度(取决于天线设计) 远程天线RFM 支持长达120米的天线电缆长度 电容和电感调谐到谐振< /li> 参数 与其它产品相比?其他无线技术 ? Frequency Device Type Standard Transmission Principle Operating Temperature Range (C) Approx. Price (US$) Rating ? var link = "zh_CN_folder_p_quick_link_description_features_parametrics"; com.TI.Product.handleQuickLinks('parametric','参数变化','#parametrics',link); RI-RFM-007B 134.2 kHz ? ? Reader ? ? ISO 11785 ...

发表于 2018-12-16 17:54 ? 76次阅读
RI-RFM-007B RI-RFM-007B,...

RI-INL-R9QM 24mm 圆形 Inla...

德州仪器的24 mm LF圆盘嵌体提供卓越的性能,并在134.2 kHz的共振频率下运行。该产品符合ISO /IEC 11784/11785全球开放标准。德州仪器LF嵌体采用TI专利调谐工艺制造,可提供一致的读写性能。在交付之前,嵌体经过完整的功能和参数测试,以提供TI期望的高质量客户。嵌体非常适合广泛的应用,包括但不限于访问控制,车辆识别,容器跟踪,资产管理和废物管理应用,以及各种封装过程。 特性 通过专利的HDX(半双工)技术实现一流的性能 获得专利的转发器调整可提供稳定的高读/写性能 64位只读,80位读/写 对几乎所有非金属材料不敏感 应用程序 访问控制< /li> 车辆识别 集装箱跟踪 资产管理 废物管理 TI-RFid是德州仪器的商标 参数 与其它产品相比?其他无线技术 ? Frequency Device Type Standard Transmission Principle Operating Temperature Range (C) Approx. Price (US$) Rating ? var link = "zh_CN_folder_p_quick_link_description_features_parametrics"; com.TI.Product.handleQuickLinks('parametric','参数变化','#parametrics',link); RI-INL-R...

发表于 2018-12-16 17:53 ? 49次阅读
RI-INL-R9QM 24mm 圆形 Inla...

RI-RFM-008B RI-RFM-008B,...

RI-RFM-007B射频功率模块能够驱动各种天线,电感范围为26.0μH至27.9μH,包括TI标准天线RI- ANT-G01E,RI-ANT-G02E,RI-ANT-G04E门天线以及RI-ANT-S01C和RI-ANT-S02C棒状天线。 RI-RFM-007B模块的组合带控制模块非常适合广泛的应用,包括但不限于门禁控制,车辆识别,集装箱跟踪,资产管理和废物管理应用。 特性 常见 可变电源范围 多读取器阵列中的同步控制 高功率输出 标准RFM 电容调谐至共振 支持最长10米的天线电缆长度(取决于天线设计) 远程天线RFM 支持长达120米的天线电缆长度 电容和电感调谐到谐振< /li> 参数 与其它产品相比?其他无线技术 ? Frequency Device Type Standard Transmission Principle Operating Temperature Range (C) Approx. Price (US$) Rating ? var link = "zh_CN_folder_p_quick_link_description_features_parametrics"; com.TI.Product.handleQuickLinks('parametric','参数变化','#parametrics',link); RI-RFM-008B 134.2 kHz ? ? Reader ? ? ISO 11785 ...

发表于 2018-12-16 17:52 ? 52次阅读
RI-RFM-008B RI-RFM-008B,...

TRF37A73 40-6000 MHz RF ...

TRF37A73采用具有节电引脚的2.00mm x 2.00mm超薄小外形尺寸无引线(WSON)封装,这使得这款器件非常适合在空间占用和低功率模式十分关键的应用。 TRF37A73的设计目的是易于使用。为了实现最大灵活性,这个产品系列使用常见的3.3V电源,并且流耗为55mA。此外,这一系列在设计时使用了有源偏置电路,此电路在过程,温度和电压变化范围内提供一个稳定且可预计的偏置电流。为了实现增益和线性预算,此器件被设计成提供一个平坦增益响应,以及频率达到6000MHz时的出色OIP3输出。针对空间受限应用,这一系列与50Ω内部匹配,这样简化了使用,并且最大限度地减小了所需的印刷电路板(PCB)面积。要了解所有可用封装,请见数据表末尾的可订购产品附录。 特性 1MHz-6000MHz 增益:12dB 噪声值:4.5dB 输出P1dB:2000MHz时为14.5dBm 输出IP3:2000MHz时为28.5dBm 节电模式 单电源:3.3V 温度范围内的稳定性能 无条件稳定 强健的静电放电(ESD)防护:&gt; 1kV人体模型(HBM);&gt; 1kV充电器件模型(CDM) 应用范围 通用RF增益块 消费类产品 工业用 公用事业计量仪表 低成本无线电产品 蜂窝基站 无线基...

发表于 2018-12-16 16:10 ? 49次阅读
TRF37A73 40-6000 MHz RF ...

LMX2491 具有斜坡/线性调频脉冲生成功能的...

LMX2491器件是一款具有斜坡/线性调频生成功能的低噪声6.4GHz宽带Δ-Σ分数N PLL。它由一个相位频率检测器,可编程电荷泵以及适用于外部VCO的高频输入组成.LMX2491广泛支持各类灵活的斜坡功能,包括FSK,PSK和多达8段的可配置分段线性FM调制配置文件。该器件具有精密PLL分辨率和快速斜升功能,相位检测器速率高达200MHz.LMX2491允许读回其任一寄存器.LMX2491可由3.3V单电源供电运行。此外,该器件支持电压高达5.25V的电荷泵,无需使用外部放大器即可提供相位噪声性能得到改善的简易解决方案。 特性 -227dBc /Hz标准化锁相环(PLL)噪声 500MHz至6.4GHz宽带PLL 3.15V至5.25V电荷泵PLL电源 多用途斜坡/超宽带信号源生成功能 200MHz最大相位检测器频率 频率移键控/相移键控(FSK /PSK)调制引脚 数字锁检测 3.3V单电源供电 < small>所有商标均为其各自所有者的财产。 参数 与其它产品相比?RF PLL 与合成器 ? Output Frequency (Min) (MHz) Output Frequency (Max) (MHz) Normalized PLL Phase Noise (dBc/Hz) 1/f Noise (10 kHz offset a...

发表于 2018-12-16 16:40 ? 83次阅读
LMX2491 具有斜坡/线性调频脉冲生成功能的...

LMX2595 具有相位同步功能且支持 JESD...

LMX2595高性能宽带合成器可生成10MHz至19GHz范围内的任何频率。集成加倍器用于生成15GHz以上的频率。品质因数为-236dBc /Hz的高性能PLL和高相位检测器频率可实现非常低的带内噪声和集成抖动。高速N分频器没有预分频器,从而显着减少了杂散的振幅和数量。还有一个可减轻整数边界杂散的可编程输入乘法器。 LMX2595允许用户同步多个器件的输出,并可在输入和输出之间确定需要延迟的情况下应用。频率斜升发生器可在自动斜坡生成选项或手动选项中最多合成2段斜坡,以实现最大的灵活性。通过快速校准算法可将频率加快至20μs以上.LMX2594增添了对生成或重复SYSREF(符合JESD204B标准)的支持,使其成为高速数据转换器的理想低噪声时钟源。此配置中提供了精细的延迟调节(9ps分辨率),以解决板迹线的延迟差。 LMX2595中的输出驱动器在载波频率为15GHz时提供高达7dBm的输出功率。该器件采用单个3.3V电源供电,并具有集成的LDO,无需板载低噪声LDO。 特性 10MHz至19GHz输出频率 在100KHz偏移和15GHz载波的情况下具有-110dBc /Hz的相位噪声 7.5GHz时,具有45fs RMS抖动(100Hz至100MHz) 可编程输...

发表于 2018-12-16 16:35 ? 170次阅读
LMX2595 具有相位同步功能且支持 JESD...

LMX2571 LMX2571 采用 FSK 调...

LMX2571 是一款低功耗、高性能、宽带 PLLatinum 射频 (RF) 合成器,该合成器集成了 Δ-Σ 分数 N PLL、多核压控振荡器 (VCO)、可编程输出分压器以及两个输出缓冲器。 VCO 内核的工作频率高达 5.376GHz,持续输出频率范围为 10MHz 至 1344MHz。 该合成器还可搭配外部 VCO 使用。 在此配置下,需使用专用的 5V 电荷泵和输出分压器。 该合成器还包含一个独特的可编程乘法器,有助于去除毛刺,即使毛刺落在整数边界,系统也仍能够使用任一通道。 其输出具有 SPDT 开关,可用作 FDD 无线电应用中的发送/接收开关。 并且可同时导通两个开关,以便同时提供双输出。 LMX2571 通过编程或相应引脚来支持直接数字 FSK 调制。 该器件支持离散电平 FSK、脉冲成形 FSK 以及模拟 FM 调制。 该器件采用了一项全新的 FastLock 技术,即使在外部 VCO 与窄带回路滤波器搭配使用时,用户也能够在不到 1.5ms 的时间内从一个频率切换至另一频率。 特性 输出频率范围:10MHz 至 1344MHz 低相位噪声和毛刺 12.5kHz 偏移 @ 480MHz 时为 –123dBc/Hz 1MHz 偏移 @ 480MHz 时为 –145dBc/Hz 标准化锁相环 (PLL) 噪...

发表于 2018-12-16 16:34 ? 122次阅读
LMX2571 LMX2571 采用 FSK 调...

LMX2594 具有相位同步功能且支持 JESD...

LMX2594 是一款高性能宽带合成器,可在不使用内部加倍器的情况下生成 10MHz 至 15GHz 范围内的任何频率,因而无需使用分谐波滤波器。品质因数为 -236dBc/Hz 的高性能 PLL 和高相位检测器频率可实现非常低的带内噪声和集成抖动。高速 N 分频器没有预分频器,从而显著减少了杂散的振幅和数量。还有一个可减轻整数边界杂散的可编程输入乘法器。LMX2594 允许用户同步多个器件的输出,并可在 输入和输出之间确定需要延迟的情况下 应用。频率斜升发生器可在自动斜坡生成选项或手动选项中最多合成 2 段斜坡,以实现最大的灵活性。通过快速校准算法可将频率加快至 20μs 以上。LMX2594 增添了对生成或重复 SYSREF(符合 JESD204B 标准)的支持,使其成为高速数据转换器的理想低噪声时钟源。此配置中提供了精细的延迟调节(9ps 分辨率),以解决板迹线的延迟差异。 LMX2594 中的输出驱动器在载波频率为 15GHz 时提供高达 7dBm 的输出功率。该器件采用单个 3.3V 电源供电,并具有集成的 LDO,无需板载低噪声 LDO。 特性 10MHz至15GHz输出频率 在100KHz偏移和15GHz载波的情况下具有-110dBc /Hz的相位噪声 7.5GH...

发表于 2018-12-16 15:37 ? 229次阅读
LMX2594 具有相位同步功能且支持 JESD...

LMX2592 LMX2592 具有集成 VCO...

LMX2592是一款集成了VCO的低噪声宽带射频PLL,支持的频率范围为20MHz至9.8GHz。该器件支持分数N和整数N模式,具有一个32位分数分频器,支持选择合适的频率。其积分噪声为49fs(对于6GHz输出),是理想的低噪声源。该器件融入了一流的PLL和VCO积分噪声与集成的低压线性稳压器(LDO),从而无需高性能系统中的多个分立器件。 该器件可接受高达1.4GHz的输入频率,与分频器及可编程低噪声乘法器相结合,可灵活设置频率。附加的可编程低噪声乘法器可帮助用户减轻整数边界杂散的影响。在分数N模式下,该器件可将输出相位调整32位分辨率。对于需要快速频率变化的应用,该器件支持耗时小于25μs的快速校准选项。 使用一个3.3V电源即可能实现此性能。该器件支持2个差分输出,这两个输出也可灵活配为单端输出。用户可选择将其中一个编程为从VCO(或倍压器)输出,另一个从通道分配器输出。若不想使用,可分别禁用每个输出。 特性 输出频率范围为20-9800MHz 相位噪声性能行业领先 VCO相位噪声:在1MHz偏移时为-134.5 dBc /Hz(对于6GHz输出) 标准化锁相环(PLL)噪底:-231dBc /Hz 标准化PLL闪烁噪声: - 126dB...

发表于 2018-12-16 14:45 ? 123次阅读
LMX2592 LMX2592 具有集成 VCO...

LMX2581E LMX2581E 具有集成 V...

LMX2581E是一款低噪声宽带频率合成器,其集成有Δ-Σ分数N锁相环(PLL),多核VCO,可编程输出分频器以及两个差动输出缓冲器.VCO的频率范围为1880MHz至3800MHz,既可以直接发送至输出缓冲器,也可以进行2至38范围内的分频。每个缓冲器在2700MHz频率下都能够提供-3dBm至+ 12dBm范围内的输出功率。该器件集成有低噪声,低压降稳压器(LDO),用于实现出色的抗扰度和稳定性能。 该合成器是一款高度可编程的器件,用户可通过编程来优化其性能。在分数模式下,分母和调制器阶数均可编程,并且还可以配置抖动。用户还能够直接指定VCO内核或者完全旁路掉内部VCO。最后,该器件还包含许多便捷功能,例如断电,快速锁定,自动静音以及锁定检测。所有寄存器均可通过简单的3线接口进行编程,并且还提供读回功。 LMX2581E通过3.3V单电源供电运行,并且采用32引脚5.0mm×5.0mm 超薄型四方扁平无引线(WQFN)封装。 特性 输出频率:50MHz至3800MHz 输入时钟频率高达900MHz 相位检测器速率高达200MHz 支持分数和整数两种模式 标准化锁相环(PLL)相位噪声为-229dBc /Hz 标准化PLL 1 /f噪声为-120.8dBc /Hz ...

发表于 2018-12-16 14:44 ? 67次阅读
LMX2581E LMX2581E 具有集成 V...

LMX2582 LMX2582 高性能、宽带 P...

LMX2582是一款集成了VCO的低噪声宽带射频PLL,支持的频率范围为20MHz至5.5GHz。该器件支持分数N和整数N模式,具有一个32位分数分频器,支持选择合适的频率。其积分噪声为47fs(对于1.8GHz输出),是理想的低噪声源。该器件融入了一流的PLL和VCO积分噪声与集成的低压线性稳压器(LDO),从而无需高性能系统中的多个分立器件。 该器件可接受高达1.4GHz的输入频率,与分频器及可编程低噪声乘法器相结合,可灵活设置频率。附加的可编程低噪声乘法器可帮助用户减轻整数边界杂散的影响。在分数N模式下,该器件可将输出相位调整32位分辨率。对于需要快速频率变化的应用,该器件支持耗时小于25μs的快速校准选项。 使用一个3.3V电源即可能实现此性能。该器件支持2个差分输出,这两个输出也可灵活配置为单端输出。用户可选择将其中一个编程为从VCO输出,另一个从通道分配器输出。若不想使用,可分别禁用每个输出。 特性 输出频率范围为 20-5500MHz相位噪声性能行业领先 VCO 相位噪声:在 1MHz 偏移时为 –144.5 dBc/Hz(对于 1.8GHz 输出)标准化锁相环 (PLL) 噪底:–231dBc/Hz标准化 PLL 闪烁噪声:-126dBc/Hz4...

发表于 2018-12-16 17:23 ? 115次阅读
LMX2582 LMX2582 高性能、宽带 P...

LMX2485Q-Q1 用于射频个人通信的汽车类...

LMX2485Q-Q1是一款带有辅助性整数N PLL的低功耗,高性能Δ-Σ分数N PLL。该器件采用TI高级工艺制造。 凭借Δ-Σ架构,低偏移频率下的分数杂波被推至回路带宽之外的更高频率。将杂波和相位噪声能量推至更高频率的能力是调制器阶数功能的直接体现。与模拟补偿不同,LMX2485Q-Q1采用的数字反馈技术对于温度变化和晶圆制造工艺变化的抗扰度较高.LMX2485Q-Q1Δ-Σ调制器经编程最高可达四阶,允许设计人员根据需要选择最优调制器阶数,从而满足系统对于相位噪声,杂波和锁定时间的要求。 对LMX2485Q-Q1进行编程的串行数据通过三线制高速(20MHz)MICROWIRE接口进行传输.LMX2485Q-Q1提供精确的频率分辨率,低杂波,快速编程以及改变频率的单字写入功能。这使其成为直接数字调制应用的理想选择。此类应用的N计数器通过信息直接调制.LMX2485Q-Q1采用4.0mm×4.0mm×0.8mm 24引脚超薄型四方扁平无引线(WQFN)封装。 特性 实现低分频系数分频的四模预分频器 射频(RF)锁相环(PLL ):8/9/12/13或16/17/20/21 中频(IF)PLL:8/9或16/17 < li>高级Δ-Σ分频补偿 12位或22位可选分频模量 最高可...

发表于 2018-12-16 17:13 ? 149次阅读
LMX2485Q-Q1 用于射频个人通信的汽车类...

LMX2581 具有集成 VCO 的宽带频率合成...

LMX2581是一款低噪声宽带频率合成器,其集成有Δ-Σ分数N PLL,多核VCO,可编程输出分频器以及两个差动输出缓冲器.VCO的频率范围为1880MHz至3760MHz,既可以直接发送至输出缓冲器,也可以进行2至38范围内的分频。每个缓冲器在2700MHz频率下都能够提供-3dBm 该合成器是一款高度可编程的器件,用户可分过模态下,分母和调制器阶数均可编程,并且还可以配置抖动。用户还能够直接指定许多便捷功能,例如断电,快速锁定,自动静音以及锁定检测。所有寄存器均可通过简单的3线接口进行编程,并且还提供读回功能。 LMX2581通过3.3V电源供电运行,并且采用32引脚5.0毫米×5.0毫米 超薄型四方扁平无引线(WQFN)封装。 特性 输出频率:50MHz至3760MHz 输入时钟频率高达900MHz 相位检测器速率高达200MHz 支持分数和整数两种模式 标准化锁相环(PLL)相位噪声为-229dBc /Hz 标准化PLL 1 /f噪声为-120.8dBc /Hz 对于2.5GHz载波,1MHz偏移时的压控振荡器(VCO)相位噪声为-137dBc /Hz 整数模式下的抖动为 可编程的分数分母输出功率 可编程的32级电荷泵电流 提供相应的可编程选项以使用外部VCO 数字锁定...

发表于 2018-12-16 17:12 ? 83次阅读
LMX2581 具有集成 VCO 的宽带频率合成...

TRF3765 具有集成式 VCO 和最多 8 ...

TRF3765 是一款宽频带整数 N/分数 N 频率合成器,此合成器具有集成的、宽频带压控振荡器 (VCO)。 可编程输出分压器可实现 300MHz 至 4.8GHz 频率范围的连续覆盖。 4 个单独的差分、开集 RF 输出可在无需外部分离器的情况下并行驱动多个器件。 TRF3765 也接受外部 VCO 输入信号,并且可通过一个可编程控制输出来实现开/关控制。 为了实现最大灵活性和宽基准频率范围,设定宽范围分压比设置,并且可使用一个芯片外环路滤波器。 TRF3765 采用 RHB-32 四方扁平无引线 (QFN) 封装。 特性 输出频率:300MHz至4.8GHz 低噪声VCO:-133dBc /Hz (1MHz偏移,f 输出 = 2.65GHz) 13/16位基准/反馈分压器 25位分数N和整数N PLL 低均方根(RMS)抖动:0.35ps 输入基准频率范围: 0.5MHz至350MHz 可编程1/2/4/8分输出 4个差分LO输出 具有可编程VCO开/关控制的外部VCO输入 参数 与其它产品相比?RF PLL 与合成器 ? Output Frequency (Min) (MHz) Output Frequency (Max) (MHz) Normalized PLL Phase Noise (dBc/Hz) 1/f Noise (10 kHz offset at 1 GHz ...

发表于 2018-12-16 17:10 ? 56次阅读
TRF3765 具有集成式 VCO 和最多 8 ...

CDCE937-Q1 具有 2.5V 或 3.3...

CDCE937-Q1和CDCEL937-Q1器件是基于模块化,锁相环(PLL)的可编程时钟合成器。这些器件提供灵活的可编程选项,如输出时钟,输入信号和控制引脚,因此用户可以根据自己的规格配置CDCEx937-Q1。 CDCEx937-Q1最多可生成七个从单个输入频率输出时钟,以实现电路板空间和成本节省。此外,通过多个输出,时钟发生器可以用一个时钟发生器替换多个晶体。这使得该设备非常适用于ADAS中信息娱乐和相机系统中的主机和远程信息处理应用,因为这些平台正在发展为更小,更具成本效益的系统。 此外,每个输出都可以在系统中编程通过集成的可配置PLL实现高达230 MHz的任何时钟频率。 PLL还支持具有可编程下行和中心扩展的扩频时钟(SSC)。这提供了更好的电磁干扰(EMI)性能,使客户能够通过CISPR-25等行业标准。 使用三个用户定义的控制引脚访问频率编程和SSC的定制。这消除了控制时钟的额外接口要求。还可以根据用户的需要定义特定的上电和断电序列。 特性 符合汽车应用要求 AEC-Q100符合以下结果: 设备温度等级1:-40°C至125°C环境工作温度范围 器件HBM ESD分类等级2 器件CDM ESD分类等级C4...

发表于 2018-12-16 17:09 ? 45次阅读
CDCE937-Q1 具有 2.5V 或 3.3...

CDCE949-Q1 具有 2.5V 或 3.3...

CDCE949是基于模块化PLL的低成本高性能可编程时钟合成器,乘法器和分频器。它可以从单个输入频率生成多达9个输出时钟。每个输出都可以在系统内进行编程,适用于高达230 MHz的任何时钟频率,最多可使用四个独立的可配置PLL。 CDCE949具有独立的输出电源引脚,V DDOUT , 2.5 V至3.3 V。 输入接受外部晶振或LVCMOS时钟信号。如果使用外部晶振,片上负载电容适用于大多数应用。负载电容的值可编程为0至20 pF。此外,片内VCXO可选,允许输出频率与外部控制信号同步,即PWM信号。 深M /N分频比允许产生零ppm音频/视频,网络(WLAN,BlueTooth?,以太网,GPS)或接口(USB,IEEE1394,Memory Stick)时钟来自参考输入频率,例如27 MHz。 所有PLL都支持SSC(传播) -Spectrum Clocking)。 SSC可以是中心传播或向下传播时钟。这是减少电磁干扰(EMI)的常用技术。 基于PLL频率和分频器设置,内部环路滤波器组件会自动调整以实现高稳定性,并优化每个PLL的抖动传递特性。 该器件支持非易失性EEPROM编程,可轻松根据应用定制器件。它预设为出厂默认配置(请参阅默认设备配置部分)...

发表于 2018-12-16 17:07 ? 40次阅读
CDCE949-Q1 具有 2.5V 或 3.3...

LMX2541 具有集成 VCO 的超低噪声 P...

LMX2541是一款超低噪声频率合成器,集成了高性能delta-sigma小数N分频PLL,VCO与完全集成的储能电路,以及可选的分频器。 PLL提供前所未有的-225 dBc /Hz标准化本底噪声,可在整数和分数模式下以高达104 MHz的相位检测器速率(比较频率)运行。 PLL还可配置为与外部VCO配合使用。 LMX2541集成了多个低噪声,高精度LDO和输出驱动器匹配网络,可提供更高的电源噪声抑制能力和更一致的性能,同时降低外部组件数量。当与高质量参考振荡器结合使用时,LMX2541可产生非常稳定的超低噪声信号。 LMX2541提供6个器件系列,VCO频率范围从1990 MHz到4千兆赫。 LMX2541采用灵活的分频器,可以产生低至31.6 MHz的频率。 LMX2541是一款单芯片集成电路,采用专有的BiCMOS工艺制造。使用三线MICROWIRE接口可以实现器件编程,该接口可以在低至1.6伏的电压下工作。电源电压范围为3.15 V至3.45 V. LMX2541采用36引脚6 mm×6 mm×0.8 mm WQFN封装。 特性 Multiple Frequency Options Available (See Device Comparison Table) Frequencies from 31.6 MHz to 4000 MHz Very Low RMS No...

发表于 2018-12-16 17:04 ? 72次阅读
LMX2541 具有集成 VCO 的超低噪声 P...

LMX2487E 用于射频个人通信的 Δ-Σ 低...

LMX2487E器件是一款低功耗,高性能delta-sigma小数N分频PLL,带有辅助整数N分频PLL。它采用TI先进的工艺制造。 采用delta-sigma架构,较低偏移频率的分数杂散被推到环路带宽之外的较高频率。将杂散和相位噪声能量靠近更高频率的能力是调制器阶数的直接函数。与模拟补偿不同,LMX2487E中使用的数字反馈技术可以很好地抵抗温度变化和晶圆处理的变化。 LMX2487E delta-sigma调制器可编程至四阶,允许设计人员选择最佳调制器阶数以适应系统的相位噪声,杂散和锁定时间要求。 用于编程的串行数据LMX2487E通过三线,高速(20 MHz)MICROWIRE接口传输。 LMX2487E提供精细的频率分辨率,低杂散,快速编程速度和单字写入以改变频率。这使其成为直接数字调制应用的理想选择,其中N计数器直接用信息调制。 LMX2487E采用24引脚4.0×4.0×0.8 mm WQFN封装。 特性 四重模数预分频器用于低分数 RF PLL:16/17/20/21或32/33/36 /37 IF PLL:8/9或16/17 高级Delta Sigma分数补偿 12位或22-位可选分数模数 高达4阶可编程Delta-Sigma 调制器 改进锁定时间的功能 Fastlock /需要单字写入的循环滑动 集...

发表于 2018-12-16 17:00 ? 60次阅读
LMX2487E 用于射频个人通信的 Δ-Σ 低...

TRF3761-G Low Noise Inte...

TRF3761是一系列高性能,高度集成的频率合成器,针对高性能应用进行了优化。 TRF3761包括一个低噪声,压控振荡器(VCO)和一个整数N PLL。 TRF3761集成了1,2或4分频选项,可实现更灵活的输出频率范围。它通过3线串行编程接口(SPI)接口控制。对于功耗敏感的应用,TRF3761可以通过SPI接口断电或通过chip_en引脚2外部断电。 特性 完全集成的VCO 低相位噪声:-137dBc /Hz(600kHz,f VCO 1.9GHz) 低噪声基底:10MHz偏移时-158dBc /Hz 整数N PLL 输入参考频率范围: 10MHz至104MHz VCO频率除以2-4输出 输出缓冲器使能引脚 可编程充电泵电流 硬件和软件掉电 3线串行接口 单电源:4.5V至5.25V操作 参数 与其它产品相比?RF PLL 与合成器 ? Output Frequency (Min) (MHz) Output Frequency (Max) (MHz) Normalized PLL Phase Noise (dBc/Hz) Current Consumption (mA) VCC (V) Integrated VCO Pin/Package ? var link = "zh_CN_folder_p_quick_link_description_features_parametrics"; com.TI.Product.handleQ...

发表于 2018-12-16 16:54 ? 41次阅读
TRF3761-G Low Noise Inte...

TRF3761-H Low Noise Inte...

TRF3761是一系列高性能,高度集成的频率合成器,针对高性能应用进行了优化。 TRF3761包括一个低噪声,压控振荡器(VCO)和一个整数N PLL。 TRF3761集成了1,2或4分频选项,可实现更灵活的输出频率范围。它通过3线串行编程接口(SPI)接口控制。对于功耗敏感的应用,TRF3761可以通过SPI接口断电或通过chip_en引脚2外部断电。 特性 完全集成的VCO 低相位噪声:-137dBc /Hz(600kHz,f VCO 1.9GHz) 低噪声基底:10MHz偏移时-158dBc /Hz 整数N PLL 输入参考频率范围: 10MHz至104MHz VCO频率除以2-4输出 输出缓冲器使能引脚 可编程充电泵电流 硬件和软件掉电 3线串行接口 单电源:4.5V至5.25V操作 参数 与其它产品相比?RF PLL 与合成器 ? Output Frequency (Min) (MHz) Output Frequency (Max) (MHz) Normalized PLL Phase Noise (dBc/Hz) Current Consumption (mA) VCC (V) Integrated VCO Pin/Package ? var link = "zh_CN_folder_p_quick_link_description_features_parametrics"; com.TI.Product.handleQ...

发表于 2018-12-16 16:48 ? 44次阅读
TRF3761-H Low Noise Inte...

TRF3761-J Low Noise Inte...

TRF3761是一系列高性能,高度集成的频率合成器,针对高性能应用进行了优化。 TRF3761包括一个低噪声,压控振荡器(VCO)和一个整数N PLL。 TRF3761集成了1,2或4分频选项,可实现更灵活的输出频率范围。它通过3线串行编程接口(SPI)接口控制。对于功耗敏感的应用,TRF3761可以通过SPI接口断电或通过chip_en引脚2外部断电。 特性 完全集成的VCO 低相位噪声:-137dBc /Hz(600kHz,f VCO 1.9GHz) 低噪声基底:10MHz偏移时-158dBc /Hz 整数N PLL 输入参考频率范围: 10MHz至104MHz VCO频率除以2-4输出 输出缓冲器使能引脚 可编程充电泵电流 硬件和软件掉电 3线串行接口 单电源:4.5V至5.25V操作 参数 与其它产品相比?RF PLL 与合成器 ? Output Frequency (Min) (MHz) Output Frequency (Max) (MHz) Normalized PLL Phase Noise (dBc/Hz) Current Consumption (mA) VCC (V) Integrated VCO Pin/Package ? var link = "zh_CN_folder_p_quick_link_description_features_parametrics"; com.TI.Product.handleQ...

发表于 2018-12-16 16:43 ? 45次阅读
TRF3761-J Low Noise Inte...

TRF3761-C Low Noise Inte...

TRF3761是一系列高性能,高度集成的频率合成器,针对高性能应用进行了优化。 TRF3761包括一个低噪声,压控振荡器(VCO)和一个整数N PLL。 TRF3761集成了1,2或4分频选项,可实现更灵活的输出频率范围。它通过3线串行编程接口(SPI)接口控制。对于功耗敏感的应用,TRF3761可以通过SPI接口断电或通过chip_en引脚2外部断电。 特性 完全集成的VCO 低相位噪声:-137dBc /Hz(600kHz,f VCO 1.9GHz) 低噪声基底:10MHz偏移时-158dBc /Hz 整数N PLL 输入参考频率范围: 10MHz至104MHz VCO频率除以2-4输出 输出缓冲器使能引脚 可编程充电泵电流 硬件和软件掉电 3线串行接口 单电源:4.5V至5.25V操作 参数 与其它产品相比?RF PLL 与合成器 ? Output Frequency (Min) (MHz) Output Frequency (Max) (MHz) Normalized PLL Phase Noise (dBc/Hz) Current Consumption (mA) VCC (V) Integrated VCO Pin/Package ? var link = "zh_CN_folder_p_quick_link_description_features_parametrics"; com.TI.Product.handleQ...

发表于 2018-12-16 16:42 ? 28次阅读
TRF3761-C Low Noise Inte...
赤田镇 荔山 朱兴远 青神乡 都市知音
宋庄子道 官溪 天子岗 风平镇 水地乡
